和欣致遠建筑智慧節能品牌服務商

4008100532
和欣致遠樓宇自控系統專注樓控15年
智能照明控制系統 · 解決方案
致力建筑節能，心在世界之巔
系統建設目標
系統建設目標
  • 有效監控照明設備運行狀態
  • 精細化建筑照明設備管理
  • 提高照明設備運行效率
  • 降低照明能耗
  • 節約系統運維費用
— 智能照明控制系統網絡架構 —

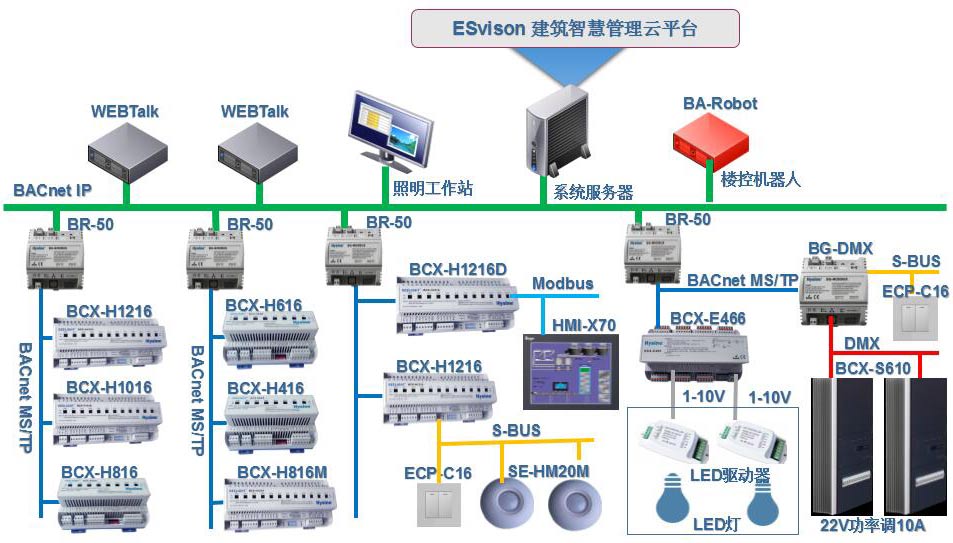

智能照明系統網絡架構
智能照明系統網絡架構圖
— 智能照明控制系統控制架構 —
智能照明控制系統由照明系統服務器、現場控制器和所需監控的照明設備組成，硬件結構分三層：現場層、控制層、網絡服務層。
智能照明系統 主要硬件設備 數據傳輸標準及協議
現場層 傳感器、照明控制面板 S-BUS、Modbus、BACnet、……
控制層 照明控制器、調光器 BACnet、……
網絡服務層 網關、服務器、中心控制站 BACnet IP、TCP/IP、……
— 智能照明控制系統設備方案 —
智能照明系統設備
照明回路模塊：開關控制

選用和欣BCX照明控制器；AC220V電源；BACnet MS/TP通訊，S-Bus面板通訊/Modbus Slave通訊；


照明回路可調光模塊：照明亮度調節

選用和欣BCX照明控制器；20A照明功率調光控制，每個通道負載220V，20A；每個通道有一個20A斷路保護器和一個旁路開關。

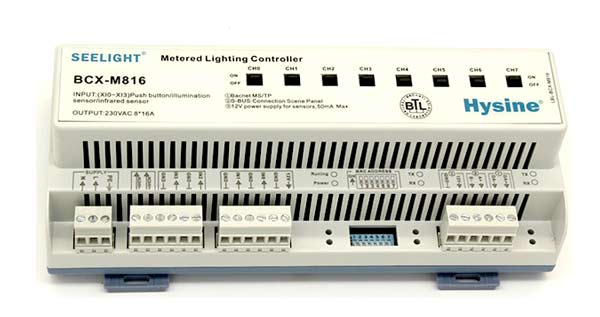

BCX-M816性能：
“控制+計量”模塊： 8路16A照明開關
觸點浪涌電流能力(Max) 500A/2ms
切換能力 觸點50A
燈負載控制能力 5KW
觸點耐壓 4000V
10BI 電流狀態反饋BI0-BI7，開關量輸入BI8，BI9
8路10A電量計量 電壓測量、電流測量、累計電量、功率測量
電源 AC220
通訊 BACnet MS/TP通訊，S-Bus面板通訊/Modbus Slave通訊
    特點：
  • 集成50A電力繼電器，單回路切換負載20A；
  • 照明控制器內部增加電表計量芯片功能，每個回路增加電流互感器及電壓采集；高度集成；
  • 優點：體積小，施工容易，高度集成；
智能照明系統
— 智能照明控制系統功能設計 —
智能照明控制系統通過分布式控制系統實現照明設備智能化控制和管理，具有定時控制、聯動控制、場景模式、遠程控制等功能，控制方式靈活，有效延長燈具壽命，達到良好節能效果和便于維護管理的目標。
  • 01系統能有效完成照明設備控制和管理，減少照明設備維護成本，技能運營；
  • 02系統具備多種控制模式，包括單點、多點、區域、群組控制場景預設、定時開關、亮度調節、紅外探測、光感控制、消防聯動、集中監控、遠程控制等智能控制；
  • 03系統采用數字化、模塊化、分布式總線型控制方式，將控制功能分散到各功能模塊，以提高安全性，中央處理器與模塊之間通過BACnet總線直接通信，實現靈活控制；
  • 04為了保證配電箱內安全和美觀，公共區域的照明控制模塊應為獨立的控制模塊安裝于配電箱內，采用標準的BACnet總線通訊方式接入建筑設備管理系統，不得采用DDC外接繼電器的方式進行控制；
  • 05數據采集接口采用標準的(Modbus，BACnet，OPC等標準協議）進行通訊；
  • 06智能照明控制系統是計算機可尋址照明管理系統，可為樓宇每條照明燈路提供十分靈活和獨立的亮度控制；
  • 07系統具備緊急手動功能，在緊急情況下，對照明回路進行開關燈的手動操控，在線路及模塊損壞的情況下仍不影響整套系統使用；
  • 08系統具有斷電保存功能，市電斷電后，模塊能保持原有設置，來電后能自動正常工作；
  • 09控制系統采用B/S架構，用戶可以通過IE瀏覽器（支持Web網頁的瀏覽器）進行監管系統信息的瀏覽，管理者工作站不用安裝任何客戶端的情況下查閱監管系統的信息。系統具有用戶登錄權限，使系統具有很高的安全性；
  • 在線
    咨詢    想了解更多，請聯系和欣致遠：0512-83805186。 在線咨詢
— 系統節能控制與集成設計 —

通過系統編程控制功能，完成智能場景設置，包括單點、多點、區域、群組控制場景預設、定時開關、亮度調節、紅外探測、光感控制、消防聯動、集中監控、遠程控制等智能控制，達到節能控制的目的。

智能照明控制系統可向上與區域中央集成管理平臺完成功能集成和信息共享。

在線咨詢
系統節能控制與集成設計
