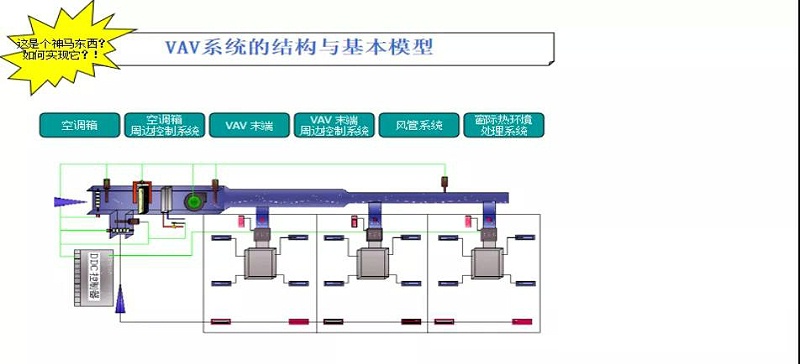

以上是一個變風量空調系統的基本結構與組成，由六大部分組成：

一：空調箱設備

這個設備可以是自膨式機組，即自帶冷熱源；但大部分只帶冷熱盤管，然后根據需要配置過濾、殺菌消毒、加濕等一系列空氣處理功能段。

二：空調箱周邊控制系統

如何把空調箱各個功能段集中管理控制起來，按照人們設定的規律運行調節，是這個控制系統的任務。當然，之前大多是手動，到了今天必須講點人工智能了。

三：VAV末端

千萬不要以為VAV末端就是變風量系統。上圖已經很清晰的表明，它只是其中一個環節了。

四：VAV末端周邊控制系統

也千萬不要以為就是一個溫控器，事實上還可以實現壓差、空氣品質、二氧化碳濃度等方方面面的控制。

五：風管系統

這個大家好理解。但是，我在這里要補充一點的是，干管風速最好不要超過12.5m/s,否則，噪音偏大，影響舒適效果。

六：窗際熱環境處理系統

這個可能不好理解，但是一說到外區，我們就明白了。外區可以有各種各樣的解決方案，比如：單設變風量系統、風機盤管系統、通風窗系統、甚至散熱器等等均可以。

萬變不離其宗。

一旦我們了解了其基本結構與組成，就他踏上了通往變風量系統科學性與真理性的第一步。
