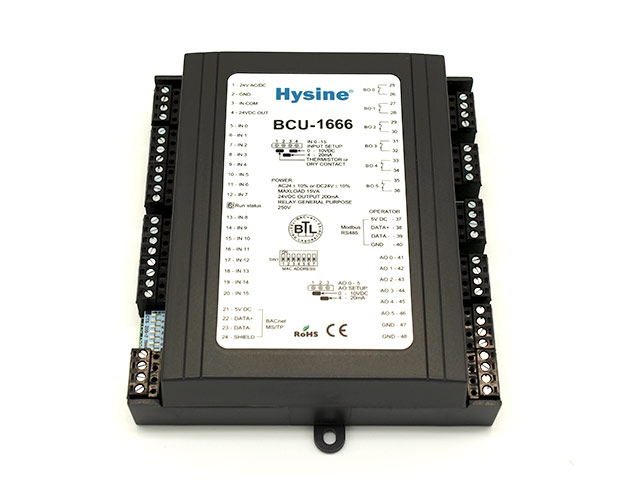

DCC控制器是現場設備和上位管理機的樞紐，有著重要的作用，了解樓宇自控內的DDC控制柜內器件和接線對維護是起到非常重要的作用的。

1、接線端子：用來連接現場設備與控制器的接線。接線端子接線為去現場設備接線和去控制器接線。這是檢測現場設備信號的著手處，如果發現上位機畫面某信號顯示不正?？稍诖颂帣z測其信號是正常。DI點可通過現場設備的開與關，在此處檢測過來的是信號是否為短路與斷路，如開對應短路，關對應斷路，則信號正常;DO點可通過上位發送開關信號，在此處檢測發出的信號是否為短路與斷路，如開對應短路，關對應斷路，則信號正常;AI點在此處可檢測現場過來的信號是否為0-10V直流電壓或電阻值為1K歐姆左右(只有溫度信號是電阻值)，若在此范圍內，均屬正常;AO點可通過上位畫面發出指令，在此處檢測是否有0-10V的直流電壓。

2、空氣開關：控制現場傳感器、執行器、控制器的電源。

3、繼電器：協助DO點完成啟?？刂?，有與強電隔離作用。當DO模塊發出開的指令，使繼電器線包得電，通過觸點控制現場設備的起停。用上位控制DO點輸出，相應繼電器應吸合并發出“啪”的聲音。如果沒有反應，應先檢查DO點是否輸出電壓，如果輸出正常，則應檢查繼電器是否損壞。

4、電源：為控制器、繼電器、現場傳感器、執行器供電，具體供電方式可參看BAS竣工圖。

本系統現場執行器主要為風閥執行器和水閥執行器。水閥執行器使用24V(空調機為220V)交流電源供電，控制信號為10V直流電源。正常情況下，當控制信號從0V變到10V時，閥的開度也應該從0%變到100%。如果系統運行時，執行器不動作，則應首先檢查是否有24V交流電源，如果沒有，到柜子里相應位置檢查，模塊是否送出命令或者保險絲是否燒斷。若無以上問題，檢查線路是否正常。如果執行器動作，但動作方向相反，應調節執行器上的正反向旋鈕，使其旋到另一方向。如果此時執行器動作方向仍無改變，則應檢查是否有控制信號送出。到柜子里用萬用表實際測量，如果實際測不到，可能通道損壞。如果模塊正常，可能是線路問題，檢查線路。風閥執行器使用24V交流電源，控制信號10V直流。檢驗方式同水閥執行器。
