一、系統簡介

智能照明系統是最先進的一種照明控制方式，它采用全數字、模塊化、分布式的系統結構，通過五類控制線將系統中的各種控制功能模塊及部件連接成一個照明控制網絡，它可以作為整個建筑物自動化管理系統（BA系統）的，一個子系統通過網絡軟件接入BA系統，也能作為獨立系統單獨運行，在照明控制實現手段上更專業、更靈活，可實現對各種照明燈的調光控制或開關控制，是實現舒適照明的有效手段，也是節能的有效措施。

二、智能照明系統組成

智能照明系統是基于計算機控制平臺的全數字、模塊化、分布式總線型控制系統。中央處理器、模塊之間通過網絡總線直接通信，利用總線使照明、調光、百葉窗、場景、控制等實現智能化，并成為一個完整的總線系統?？梢罁?jù)外部環境的變化自動調節總線中設備的狀態，達到安全、節能、人性化的效果，并能在今后的使用中根據用戶的要求通過計算機重新編程來增加或修改系統的功能，而無須重新敷設電纜，智能照明控制系統的可靠性高，控制靈活，是傳統的照明控制方式所無法做到的。

智能照明的系統通常主要由調光模塊、開關模塊、控制面板、液晶顯示觸摸屏、智能傳感器、PC接口、時間管理模塊、手持式編程器、監控計算機（大型網絡需網橋連接）等部件組成。

三、系統設計

1、控制系統設計

系統為分布式結構。通訊方式以無線方式為主,輔助以電力載波。

整個系統包括計算機,嵌入式控制器,電力線載波中繼,前端區域。其中,前端包括主控制器,若干單元調光控制器,電力線載波中繼,以及遙控器。

一個主控制器控制多個單元調光控制器,各單元調光控制器也可自主控制。主控制器控制與多個單元調光控制器通過無線方式進行數據交換,輔助以電力線載波中繼。其中,遙控器的控制方式靈活多樣,既可遙控主控制器,也可對某單元調光控制器直接控制。

2、電氣節能設計

照明器的控制要根據各房間使用的不同特點和要求區別對待，盡可能做到使用方便，又為節電創造條件。智能照明控制系統能對大多數燈具(包括白熾燈、日光燈、配以特殊鎮流器的鈉燈、水銀燈、霓虹燈等)進行智能調光，給需要的地方、在需要的時間以充分的照明。及時關掉不需要的燈具，充分利用自然光，其運行節能效果充分。實現智能照明控制一般可以節約20—40%的電能，不但降低了用戶電費支出，也減輕了供電壓力。

四、系統設計步驟

1、選用適當技術規格的控制器

（1）按電光源性質和場地照明效果設計的燈光布置進行回路的分類或分組，形成邏輯上可獨立控制的燈路。

（2）計算每條回路的實際視在功率并統計系統總回路數。

（3）按計算出的功率和回路數選擇相應型號、規格和數量的控制器。

（4）將確定的控制器繪入圖紙。

2、選擇用戶要求使用的控制面板

用戶控制面板的操作方式與常規使用的開關面板相似。不同的是控制面板上的每個按鈕能完成各種不同的智能任務，并不受控制區域范圍限制。

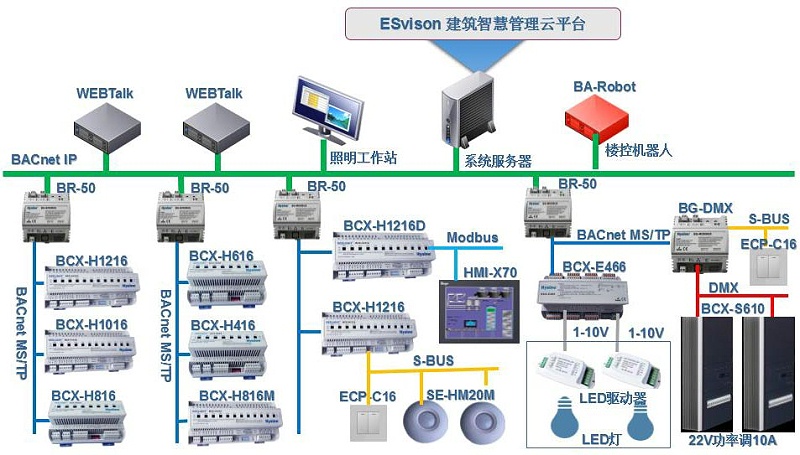

3、形成分布式控制網絡系統

（1）用一條五類通信線將區域內的所有控制面板，輔件和開關控制器等連接起來構成一個分布式控制網絡。

（2）選配系統其它控制輔件。

（3）將每一個實際控制區域或系統設計區域內選用的控制面板，控制輔件和控制器等用五類通信線全部按菊花鏈方式互連起來，構成整體的控制系統。

五、系統功能特點

1、提高管理水平，減少維護費用

對于建筑面積一般較大，人工維護繁瑣，智能照明控制系統的應用，將普通照明人為的開與關轉換成智能化管理，使管理者能將其高素質的管理意識運用于照明控制系統中去，同時大大減少了運行維護費用。

2、智能化控制更簡單

采用智能照明控制系統，使照明系統工作在全自動狀態，系統按預先設定的開館、值班、清掃、保安等照明模式進行工作，這些照明模式會按預先設定的時間相互自動地進行切換。

3、保護燈具，延長壽命

保護燈具實際上也是節能的一種方式，燈具損壞的致命原因主要是電壓過高，工作電壓越高，其壽命則成倍降低。因此適當降低燈具工作電壓是延長燈具壽命的有效途徑，智能照明控制系統能成功地抑制電網的沖擊電壓和浪涌電壓，使燈具不會因上述原因而過早損壞。

4、可觀的節能效果

智能照明控制系統使用了先進的電力電子技術，能對控制區域內的燈具進行智能調光，當室外光較強時，室內照度自動調暗，室外光較弱時，室內照度則自動調亮，使室內的照度始終保持在恒定值附近，從而能夠充分利用自然光實現節能的目的。

5、改善展示環境，提高展示效果

利用燈光的顏色、投射方式和不同明暗亮度可創造出立體感、層次感，不同色彩的環境氣氛，不僅使游客有個舒適的居住環境，而且還可以產生一種藝術欣賞感。

6、安裝便捷，節省線纜

智能照明系統采用總線式系統，以一根常用UTP六類線作為控制總線，將系統中的各個輸入，輸出和系統支持單元連結起來，大截面的負載線纜從輸出單元端直接接到照明燈具上，而無須經過開關。

7、智能照明系統使用安全，與消防系統聯動

智能照明采用符合國際潮流及現代規范的485工業總線技術，進行了強、弱電完全分離式布線。
